Автоматический ввод резерва (АВР): что это, как работает, где применяется
Автоматический ввод резерва (АВР) — это устройство или группа устройств, которые при пропадании напряжения на основном вводе автоматически переключают нагрузку на резервный источник питания. Согласно ПУЭ, основная функция АВР — автоматическое присоединение резервного источника при отключении рабочего. Простыми словами: если пропал свет на основной линии, АВР сам включает резерв — без звонков электрику, без ручного переключения рубильников.
Зачем нужен АВР
Главная цель — обеспечить бесперебойное электроснабжение. Это особенно критично для объектов, где даже кратковременное отключение света может привести к тяжёлым последствиям.
В правилах устройства электроустановок (ПУЭ) все электроприёмники делятся на три категории надёжности электроснабжения.
К первой категории относятся электроприёмники, перерыв в электроснабжении которых может повлечь за собой опасность для жизни людей, угрозу безопасности государства или значительный материальный ущерб. Для таких объектов АВР обязателен. Внутри первой категории выделяется особая группа — потребители, для которых требуется абсолютно непрерывное питание для безаварийного останова производства. Здесь требуется не просто АВР, а третий независимый источник питания, обычно дизель-генераторная установка.
Ко второй категории относятся электроприёмники, перерыв в питании которых допустим на время включения резерва дежурным персоналом — обычно до двух часов. АВР здесь не обязателен, но ускоряет восстановление питания.
Третья категория — это все остальные электроприёмники, перерыв в питании которых допустим до одних суток. АВР здесь не требуется.
Как работает АВР: пошаговый алгоритм
Принцип работы построен на логике приоритета основного ввода. В нормальном режиме на обоих вводах есть напряжение. Реле контроля фаз держит включённым контактор основного ввода — нагрузка питается от основной линии. Когда напряжение на основном вводе пропадает или выходит за допустимые пределы, реле контроля фаз отключает контактор основного ввода. Затем автоматически включается контактор резервного ввода — нагрузка переключается на резервный источник. Как только параметры на основном вводе приходят в норму, АВР автоматически возвращает питание на основной источник.
Важно понимать: АВР отвечает только за переключение питания (ввод резерва) и входит в состав ВРУ/ГРЩ или ставится отдельным щитом. Управлением технологическим приводом он не занимается.
Основные компоненты схемы АВР
Для сборки классической схемы АВР на два независимых ввода необходимо несколько ключевых компонентов.
Вводные автоматические выключатели защищают силовые цепи от перегрузок и коротких замыканий. Контакторы непосредственно замыкают и размыкают цепи питания. Реле контроля фаз — это «мозг» системы, который отслеживает параметры напряжения. Автоматы защиты цепей управления защищают вспомогательные цепи. И наконец, механическая и электрическая блокировки исключают одновременное включение двух вводов. Без взаимной блокировки возникает риск «встречного» включения — это одна из самых опасных ошибок при проектировании АВР.
Виды и схемы АВР
По источнику резервного питания
В зависимости от того, что выступает в роли резервного источника, АВР может быть трёх типов. Первый тип — АВР с генератором, где в качестве резерва используется дизельная или газопоршневая установка. Такие системы применяются на объектах с длительным резервированием, например, на заводах или в больницах. Второй тип — АВР с источником бесперебойного питания, который используется на объектах с требованием мгновенного переключения, таких как центры обработки данных и серверные. Третий, самый распространённый тип — АВР с независимым вводом, где резервом служит вторая линия от энергоснабжающей организации.
По схеме организации АВР
Существуют три базовые конфигурации АВР.
Простая схема — два ввода на одну секцию. Есть основной ввод и резервный, например, вторая линия от другой подстанции. При отказе основного нагрузка переключается на резерв.
Сложная схема — два рабочих ввода с секционированием. В нормальном режиме каждая секция шин питается от своего ввода, секционный выключатель разомкнут. При аварии на одном вводе секционный выключатель замыкается, запитывая обе секции от оставшегося источника.
Третья схема — ввод плюс генератор. В качестве резерва выступает ДГУ. Перед приёмом нагрузки требуется задержка на запуск и прогрев установки.
По направленности переключения АВР бывает двух видов. АВР одностороннего действия — это когда есть один рабочий ввод и один резервный. АВР двухстороннего действия — когда любая из двух линий может быть как рабочей, так и резервной.
Где применяется АВР
АВР используют на объектах, где перерыв в электроснабжении недопустим. В медицинских учреждениях это аппараты ИВЛ, хирургическое и кардиологическое оборудование — здесь отключение электроэнергии напрямую угрожает жизни людей. На промышленных предприятиях предотвращает остановку непрерывных технологических процессов, повреждение оборудования и финансовые потери. На объектах военно-промышленного комплекса и оборонных предприятиях цена отключения — безопасность государства.
Также АВР широко применяется в центрах обработки данных, где потеря данных или сбой серверов недопустимы, на телеком-объектах, где обрыв связи недопустим, в торговых центрах для обеспечения работы вентиляции, лифтов и систем безопасности, а также на объектах транспортной инфраструктуры — в аэропортах, на вокзалах и в метро.
Современные АВР: цифровые технологии
Сегодня АВР стали сложнее и надёжнее благодаря цифровым технологиям. В щитах применяют логические реле и программируемые контроллеры, которые работают гибче классических схем на контакторах.
Современные АВР умеют «игнорировать» кратковременные отклонения параметров сети, например, просадки при запуске мощных двигателей. Они срабатывают только при наличии энергии на резервном вводе и реализуют дистанционный контроль, встраиваясь в системы управления и мониторинга. Такие устройства собирают данные о событиях в сети и передают информацию в диспетчерский центр. Проверять архивы можно удалённо — даже со смартфона. Эти решения широко применяются в составе цифровых подстанций, в системах телеметрии и удалённого управления.
Как выбрать АВР: практические советы
При выборе АВР важно действовать пошагово. Первое, что нужно сделать, — определить категорию надёжности вашего объекта. Если объект относится к I категории — АВР обязателен. Затем выберите тип резервного источника: ДГУ, ИБП или резервная линия — это зависит от ваших задач и бюджета. Обязательно рассчитайте мощность: АВР должен «знать», какую нагрузку он переключает. Неправильный расчёт может привести к отказу. Учтите скорость переключения: для разных объектов она разная, от 0,1 до 5 секунд.
И самое главное — доверьте проектирование профессионалам. Ошибки в схеме АВР могут быть дороже, чем само устройство. Важно использовать не только современные компоненты, но и правильные схемотехнические решения — экономия на любом из этих пунктов приводит к авариям и простоям.
---
ООО «СпецМашУрал»: проектирование, производство и сборка АВР

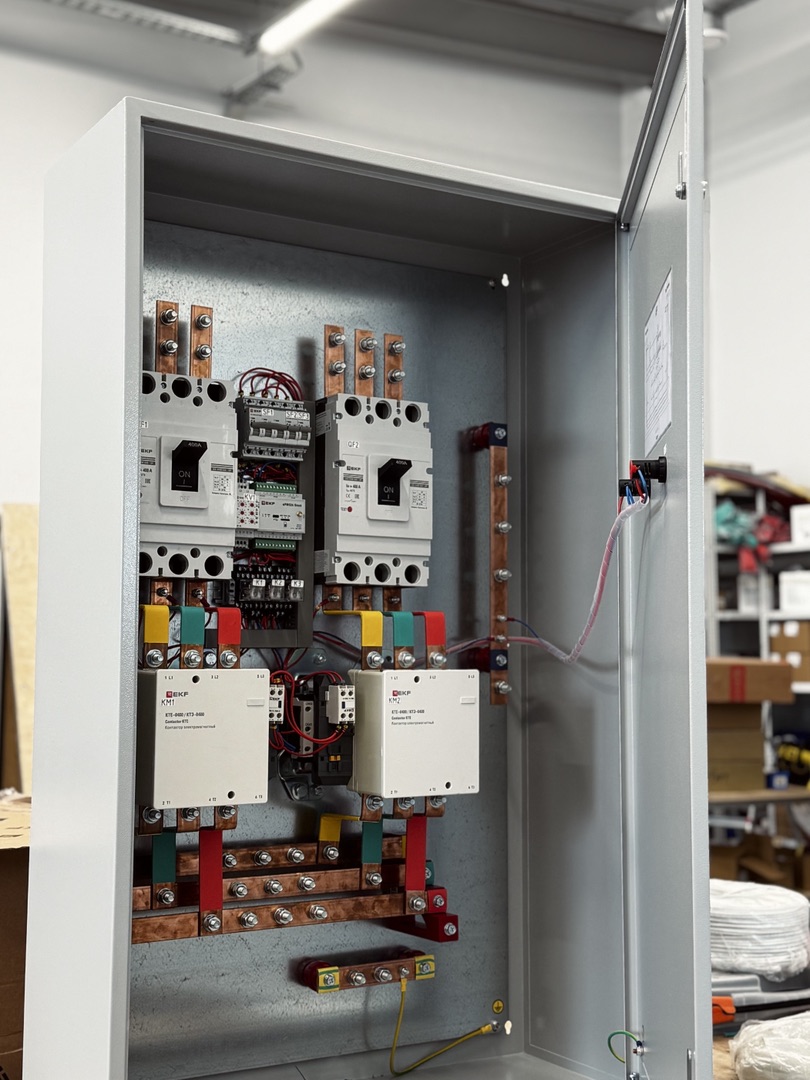

Мы предлагаем полный цикл: проектирование системы под ваш объект, сборку шкафов АВР на собственном производстве «СпецМашУрал», поставку всего необходимого оборудования (автоматов, УЗО, контроллеров), монтаж и пусконаладку «под ключ», а также гарантию на оборудование и работы.
Мы работаем с объектами разных категорий — от медицинских учреждений и ЦОД до промышленных предприятий и объектов инфраструктуры. Один договор — одна гарантия.
