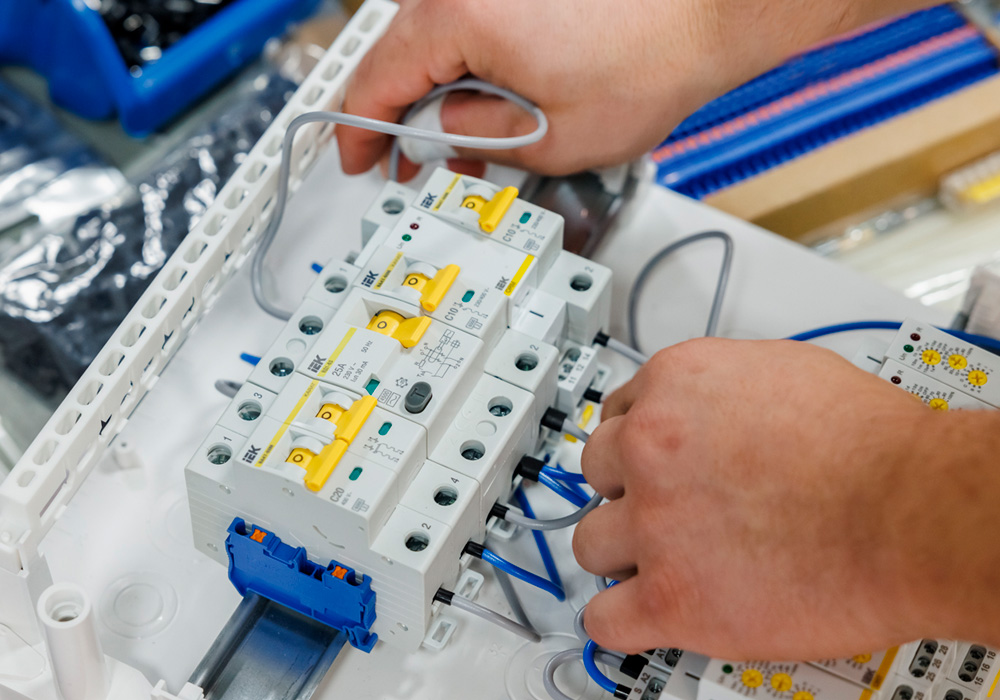

Сборка квартирного щитка — задача, где ошибки стоят дорого: перегрев, короткое замыкание, пожар. В этой статье мы разобрали пять самых частых ошибок, которые допускают при сборке квартирных щитков, и рассказали, как их избежать.
1 Ошибка: переполненность щитка
В чём проблема: экономия на корпусе щитка приводит к тому, что все модули установлены вплотную, нет места для вентиляции, провода зажаты.
Как избежать: выбирайте щиток с запасом 20–30% по модулям. Если по расчёту нужно 18 модулей — берите на 24 или 36.
2. Ошибка: отсутствие маркировки
В чём проблема: все автоматы одного цвета, линии не подписаны. При аварии невозможно понять, какой автомат за что отвечает.
Как избежать: подписывайте каждую линию. Используйте специальные маркеры или наклейки. Это сэкономит часы при поиске неисправности.
3. Ошибка: неправильное подключение нуля и заземления
В чём проблема: нулевые и заземляющие проводники подключены не по схеме, что может привести к поражению током или ложным срабатываниям УЗО.
Как избежать: строго соблюдайте схему подключения. Нулевые проводники (N) подключаются на нулевую шину, заземляющие (PE) — на заземляющую.
4. Ошибка: использование скруток внутри щитка
В чём проблема: скрутки — это ненадёжное соединение. Они греются, окисляются и могут стать причиной пожара.
Как избежать: внутри щитка запрещено соединять провода скруткой. Используйте только пайку, сварку, опрессовку или винтовые/пружинные клеммники.
5. Ошибка: отсутствие проекта или схемы
В чём проблема: щиток собран «на глаз», без учёта реальных нагрузок и требований.
Как избежать: перед сборкой разработайте схему щитка с указанием всех линий, номиналов автоматов и УЗО. Это особенно важно для объектов I и II категории надёжности.
Дополнительные ошибки
· Нарушение селективности защиты, когда при коротком замыкании отключается не только аварийная линия, но и весь дом.
· Один цвет жил, все провода в щитке одного цвета, невозможно понять, где фаза, где ноль.
· Кабели заходят без внешней изоляции, жилы оголены, риск короткого замыкания.
